大学 教室・ホール 可動式パーティション連動・大規模統合AVシステム構築
大学 教室・ホール 可動式パーティション連動・大規模統合AVシステム構築
可動式パーティションと組み合わせた
個別・一元運用可能な大規模統合AVシステム構築
東京にキャンバスを構える美術大学様の校舎リニューアルに伴い、3つの教室と広大なオープンスペース（ホール）を一体化・個別化させる、高度な映像音響統合システムを構築いたしました。建設会社様との強固な連携のもと、シンコネクトが技術設計と施工を担った事例です。
1. クライアント様のビジネス
今回ご依頼いただいたのは、120年以上の歴史を誇る美術大学様です。
感性と創造性を育む場として、日常の講義はもちろん、学生の作品を披露する展覧会やイベントまで、多目的な空間活用が求められる教育環境です。
2. お客様の課題
校舎の設計上、3つの教室と隣接するホールは「可動式パーティション」によって仕切られていました。
最大の課題は、この物理的な空間の「分割と統合」に合わせて、映像と音響の制御をいかにシームレスに切り替えるかという点にありました。
- 通常時
各教室・ホールが独立したシステムとして機能すること。 - イベント時
パーティションを開放し、ホール側の操作パネル一つで全エリアの映像・音響を一括制御（合同モード）できること。
この複雑な連動を、操作ミスなく誰でも簡単に行えるシステム構築が求められました。
3. 提案内容と工夫
シンコネクトでは、AMX 社のシステムコントローラーを核に、Audio-Technica や IMAGENICS などの機材を組み合わせた「空間連動型システム」を設計・導入いたしました。
高度な技術とカスタムメイドの融合
- 一括制御「合同モード」の実装
AMX「NX-1200」を用い、複雑な信号経路を自動制御するソフトウェアを構築しました。ホールの操作パネルから、各教室のプロジェクター投影や音響出力を一元管理できる「合同モード」を構築しました。
- カスタムAVシステムワゴンとオリジナルの操作パネルの製作
先生方が迷わず操作できるよう、板金設計から行なったオリジナルの操作パネル内蔵のワゴンを各室に配置。ブルーレイ、Apple TV、PCなど多様なメディアを直感的に切り替えられる設計にしました。
- 安定した長距離伝送
IMAGENICS製の同軸延長器を採用。広い校舎内でも4K映像信号を劣化させることなく、各教室のモニターやプロジェクターへ安定して配信するインフラを構築しました。
主な使用機材・パーツのご紹介
- 映像
Panasonic製6,000lm高輝度プロジェクター(施主支給)、IMAGENICS製分配・延長器
- 音響
Audio-Technica製デジタルミキサー、Yamaha製パワーアンプ・スピーカー
- 制御
AMX製システムコントローラー、カスタムメイド操作パネル
高品質な配線部材は、弊社のECサイトでも取り扱っております。
また、ワゴンのカスタムメイドや、現場の状況に合わせた長さや端末加工といった「カスタムオーダー」も可能です。詳しくは当社ECサイト「CAKODA」をご覧ください。
4.仕上がりと成果
「空間の形に合わせてシステムが追従する」理想的な教育環境が完成しました。
大規模な作品展では、全エリアに統一感のある映像と音響を届けることが可能になり、運用担当者様の負担も大幅に軽減されました。 本プロジェクトにおける「設計」から「ソフトウェア制作」までを一貫して自社で行う体制は、元請け様からも高い信頼をいただいております。
-

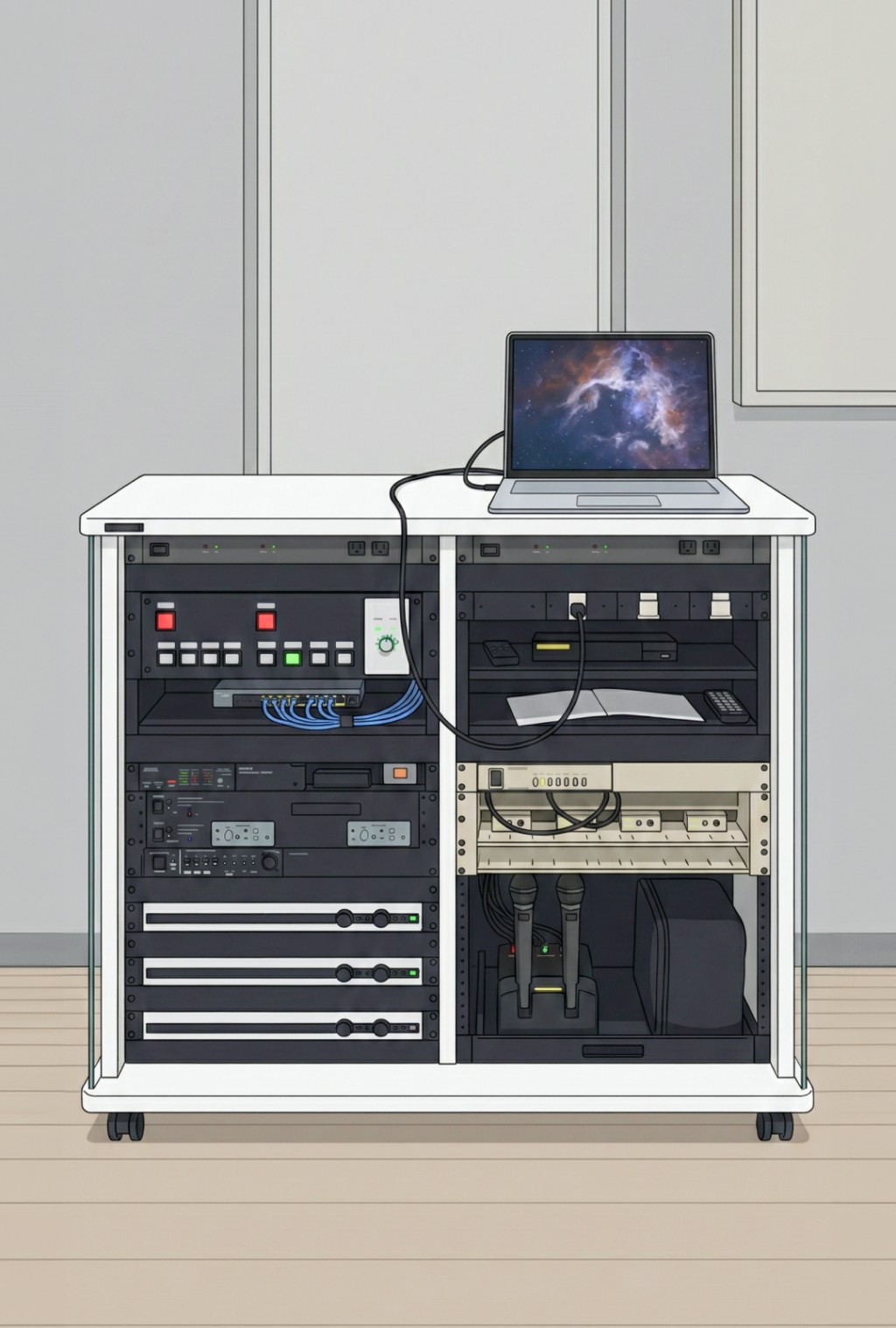

ホール側ワゴン
-

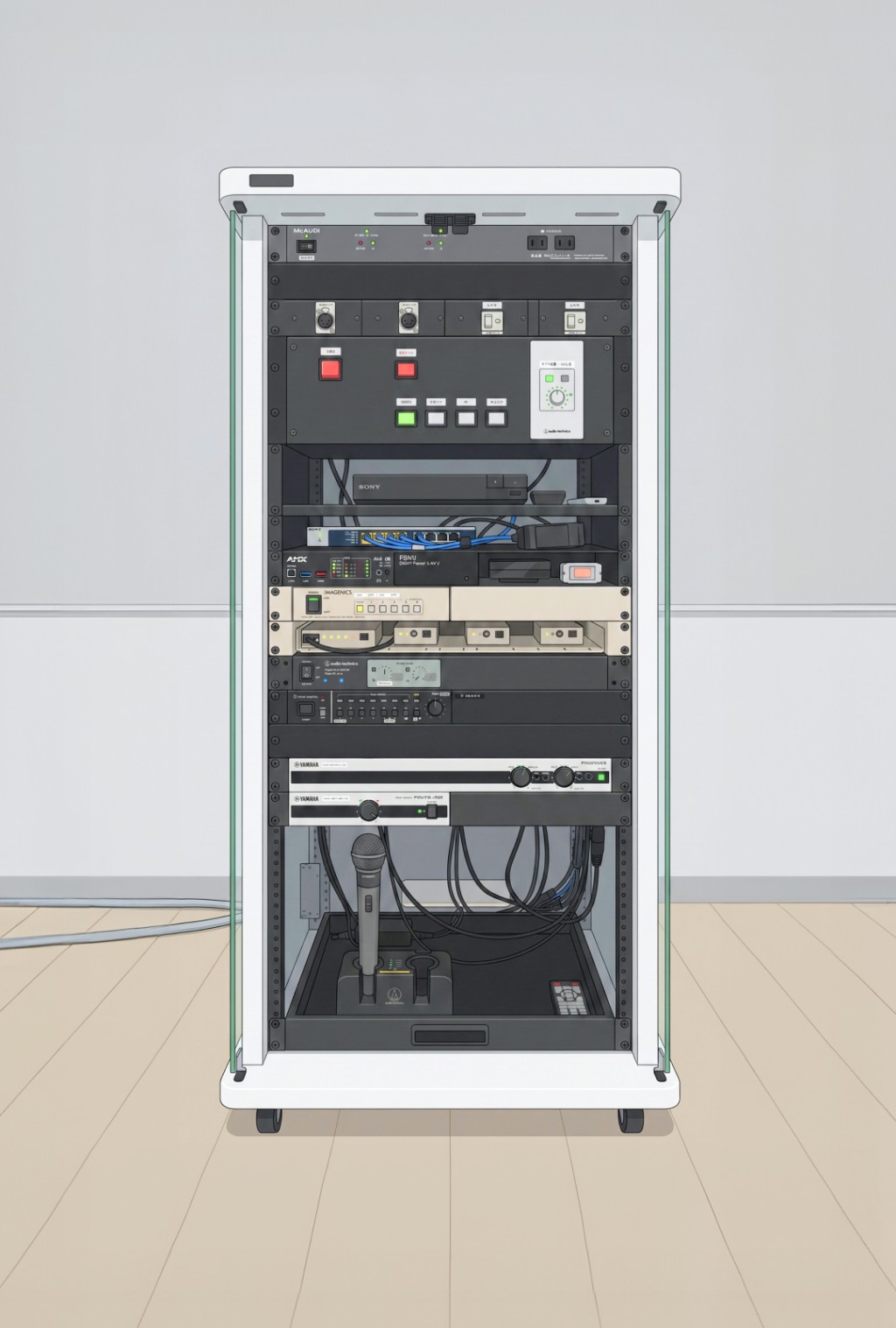

教室側ワゴン
今回のプロジェクト概要
- 場所
- 美術大学 キャンパス内
- 工期
- 校舎改装スケジュールに合わせた複数工程
- 内容
- 教室（3室）およびホール（1室）の音響・映像システム設計、制御ソフトウェア開発、施工一式
- プロジェクト
総額
(参考市場価格) - 約1,300〜1,500万円台規模
- システム機材関連費
プロジェクター、ディスプレイ、音響機器、4K対応延長・切替器等一式 - システム設計・ソフトウェア制作費
空間統合・分割を実現する回路設計、およびAMX等によるカスタムプログラム開発 - 施工・技術費
機器組込、サウンドチューニング、現地でのシステムインストール作業 - 諸経費・管理費
安全管理、搬入経費、法定福利費、梱包材廃棄処分費等
- システム機材関連費
{
